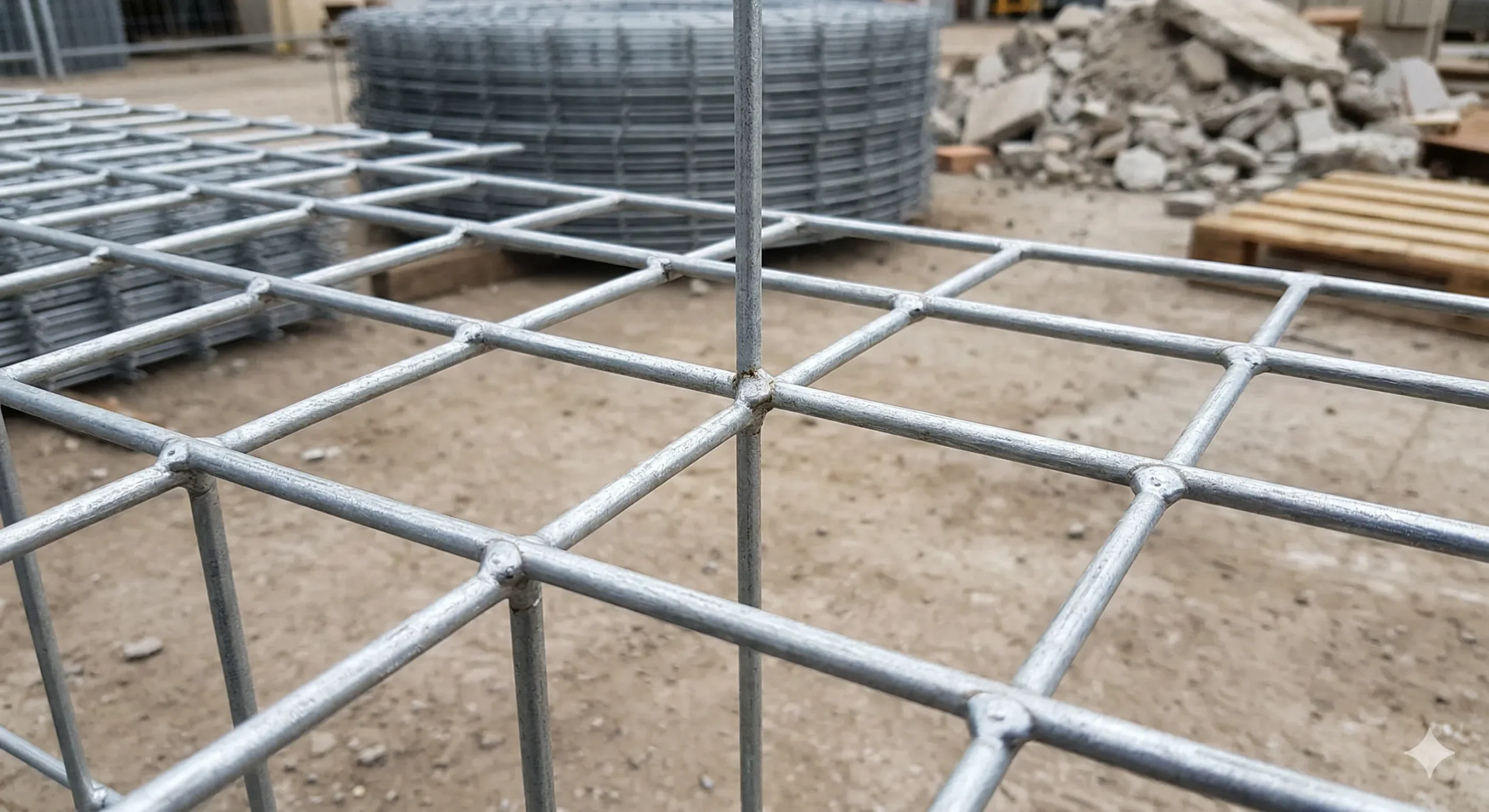

Lưới thép hàn cường độ cao là lưới cốt thép gồm các sợi thép theo hai phương, được hàn tại các điểm giao. Cách ghi ví dụ D6 ô 150 × 150 mm nghĩa là sợi danh nghĩa đường kính 6 mm, tim sợi cách nhau 150 mm ở cả hai phương; khi hai phương khác nhau phải ghi riêng đường kính và khoảng cách từng phương, kèm khổ tấm/cuộn. Đây chỉ là ví dụ cách đọc quy cách, không xác nhận sản phẩm D6 ô 150 đang có sẵn. Tên “cường độ cao” không tự chứng minh mác, giới hạn chảy, độ bền kéo, độ giãn dài hay độ bền mối hàn; phải đối chiếu bản vẽ, đơn đặt hàng và chứng chỉ thử nghiệm vật liệu (MTC) của đúng lô nếu hợp đồng yêu cầu.
Thông tin phải có trước khi đặt hàng
Quy cách lưới thép hàn tham khảo: TCVN 9391:2012 có phạm vi sử dụng lưới hàn từ sợi D4 đến D12 trong kết cấu bê tông cốt thép. Các ô 100 × 100, 150 × 150 và 200 × 200 mm là ví dụ thường thấy; Thép Duy Phương giới thiệu các tấm khổ 2 × 6 m theo từng quy cách, còn Lưới Thép Vĩnh Phúc có ví dụ khổ 2,4 × 6 m cho D6. Đây chỉ là thông số từ những nhà cung cấp khác, không xác nhận Product 9972 có sẵn mọi đường kính, ô lưới hoặc khổ tấm. Khi gửi yêu cầu, ghi riêng đường kính và bước sợi hai phương, khổ tấm/cuộn, mác, bề mặt và số lượng; đối chiếu bản vẽ trước khi đặt hàng.
| Hạng mục | Yêu cầu |
|---|---|
| Sợi phương 1 | Đường kính và khoảng cách theo bản vẽ/PO |
| Sợi phương 2 | Đường kính và khoảng cách theo bản vẽ/PO |
| Dạng cung cấp | Tấm hoặc cuộn |
| Khổ sản phẩm | Chiều rộng, chiều dài và phần nhô biên |
| Bề mặt | Đen, mạ hoặc xử lý khác theo đơn hàng |
| Mác/tiêu chuẩn | Theo hồ sơ thiết kế và chứng từ |
| Đơn vị báo giá | kg, tấm, cuộn hoặc m² quy đổi |
Công thức khối lượng lý thuyết
Với lưới hai phương, khối lượng lý thuyết trên 1 m² có thể ước tính:
kg/m² ≈ 0,006165 × [d1² × (1000/a) + d2² × (1000/b)]
Trong đó d1, d2 là đường kính sợi theo mm; a, b là khoảng cách sợi theo mm. Nếu hai phương cùng đường kính d, công thức rút gọn thành:
kg/m² ≈ 0,006165 × d² × (1000/a + 1000/b)
Kết quả chưa tính sợi biên, phần nhô, chồng mí, dung sai, lớp phủ, cắt hao và sai số cân. Giao nhận phải theo tiêu chí đã thống nhất trên PO.
Ví dụ so sánh 1 m² lưới hàn: nếu sợi hai phương giống nhau, D6 ô 150 × 150 mm cho 0,006165 × 6² × (1000/150 + 1000/150) ≈ 2,96 kg/m²; còn D5 ô 100 × 100 mm cho 0,006165 × 5² × (1000/100 + 1000/100) ≈ 3,08 kg/m². Phương án D5 ô 100 có khối lượng danh nghĩa nhiều hơn khoảng 4,2%, nhưng không được tự thay thế theo kg/m²: tiết diện từng sợi, khoảng cách ô, mác vật liệu, mối hàn, neo, nối và bản vẽ có thể khác. Đây là phép tính minh họa, không phải giá trị đo hoặc chứng nhận lô hàng.
Không thay đổi quy cách chỉ để giảm khối lượng
Giảm đường kính hoặc tăng ô lưới làm giảm lượng thép trên mỗi m² nhưng có thể làm sai thiết kế. Mọi thay đổi phải được kỹ sư thiết kế hoặc đơn vị có thẩm quyền phê duyệt trước khi sản xuất và lắp đặt.
Kiểm tra mối hàn và hình học
Dung sai chế tạo theo TCVN 9391:2012: khoản 4.2.4.1 nêu sai lệch bước sợi không vượt quá 7,5% bước tiêu chuẩn hoặc 15 mm theo điều khoản; khoản 4.2.4.2 quy định khối lượng lưới trên 1 m² ±6%; khoản 4.2.4.3 quy định kích thước lưới ±0,5% nhưng không quá 25 mm. Cần xác định đúng chỉ tiêu đang đo và phân biệt dung sai chế tạo với nghiệm thu lắp đặt tại công trường.
Lực cắt mối hàn không có một ngưỡng chung cho mọi sợi: theo khoản 4.2.5, lưới từ sợi trơn D5–D12 với chênh lệch cỡ sợi trong mảnh không quá 3 mm yêu cầu lực cắt trung bình tối thiểu 250 × A N; lưới từ sợi có gờ D6–D12 và cùng điều kiện chênh lệch yêu cầu tối thiểu 140 × A N. A là tiết diện ngang hiệu dụng của sợi dọc, tính bằng mm². Hai công thức này không tự áp dụng cho lưới ngoài nhóm nêu trên, cũng không phải kết quả thử hoặc chứng nhận của lô hàng đang bán.
- Đo đường kính sợi theo từng phương tại nhiều vị trí.
- Đo khoảng cách ô lưới, kích thước tấm/cuộn và phần nhô biên.
- Quan sát điểm hàn bị bung, cháy quá mức hoặc biến dạng bất thường.
- Kiểm tra độ phẳng, cong vênh, gỉ và lớp phủ.
- Đối chiếu ký hiệu lô, khối lượng, chứng từ và bản vẽ.
Kiểm tra “cường độ cao” như thế nào?
Không nghiệm thu bằng tên thương mại. Cần đối chiếu mác thép, giới hạn chảy, độ bền kéo, độ giãn dài và yêu cầu mối hàn theo tiêu chuẩn hoặc hồ sơ dự án. Khi cần thử nghiệm, phương án lấy mẫu và tiêu chí chấp nhận phải được ghi trước trên PO.

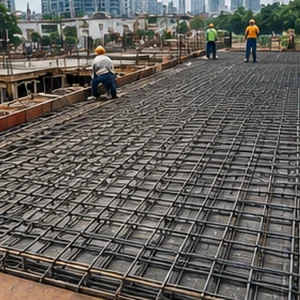

Thi công và chồng mí
Vị trí lưới, lớp bảo vệ, kê đỡ, chiều dài chồng mí và neo phải theo bản vẽ. Không tự thay lưới buộc thủ công bằng lưới hàn hoặc thay đổi hướng sợi khi chưa được phê duyệt.
Tiêu chuẩn tham khảo
Phân biệt phạm vi tiêu chuẩn: TCVN 9391:2012 tại VSQI quy định thiết kế, thi công lắp đặt và nghiệm thu lưới thép hàn trong kết cấu bê tông cốt thép (phạm vi dây 4–12 mm); không phải giấy chứng nhận cơ tính của từng lô. ASTM A1064/A1064M-24 tại ASTM quy định yêu cầu đối với dây thép carbon trơn/có gân và lưới thép hàn tương ứng dùng làm cốt bê tông. Việc dẫn hai tiêu chuẩn để tham khảo không khẳng định sản phẩm đang bán đạt đồng thời cả hai. Chỉ đối chiếu tiêu chuẩn, mác, cơ tính, phương pháp thử và mối hàn theo hồ sơ thiết kế, PO và chứng từ thử nghiệm (MTC) gắn với đúng lô; nếu chưa có hồ sơ thì không tự công bố đạt chuẩn.
Câu hỏi thường gặp
Tên “cường độ cao” có đủ để chọn lưới không?
Không. Cần mác thép, cơ tính, đường kính, ô lưới, khổ và tiêu chuẩn cụ thể.
Có thể báo giá theo m² không?
Có thể quy đổi, nhưng phải khóa kg/m² của đúng quy cách và thống nhất cách tính biên, chồng mí cùng dung sai.
Cách so báo giá lưới thép hàn: nếu báo theo kg, đơn giá tham khảo theo m² = kg/m² danh nghĩa của đúng quy cách × đơn giá đồng/kg, trước các khoản điều chỉnh. Chẳng hạn, D6 ô 150 × 150 có barem khoảng 2,96 kg/m²; một tấm giả định 2 × 6 m có diện tích danh nghĩa 12 m² và khối lượng lý thuyết khoảng 35,52 kg, chưa tính sợi biên, phần nhô, sai số và gia công. Diện tích mua không nhất thiết bằng diện tích phủ hữu ích khi có chồng mí hoặc cắt hao. Đề nghị nhà cung cấp ghi rõ loại sợi, mác, ô lưới, khổ tấm/cuộn, số tấm hoặc m², khối lượng tính tiền, xử lý bề mặt, VAT, vận chuyển, bốc hạ, nơi giao và thời hạn hiệu lực báo giá. Không lấy đơn giá từ nhà cung cấp khác làm giá bán của website này.
Có thể thay lưới D6 ô 150 bằng D5 ô 100 không?
Không tự thay. Hai phương án có khối lượng và đặc tính làm việc khác nhau; cần được thiết kế phê duyệt.
Tham khảo liên quan
Xem danh mục Vật tư phụ trợ để đối chiếu các nhóm lưới; nếu cần phân biệt lưới cốt thép hàn với lưới mắt cáo dùng cho hàng rào, xem thêm Lưới B40.
Lưới hàn có thay thép buộc tay cho sàn không?
Nếu đang cân nhắc quy đổi từ thép thanh buộc tay sang lưới, xem hướng dẫn thay thế lưới thép hàn và cách quy đổi kg/m². Chỉ thay khi thiết kế hoặc người có thẩm quyền phê duyệt phương án dựa trên diện tích thép từng phương, cơ tính, spacing, chồng mí và chi tiết tăng cường; không dùng tổng kg/m² làm tiêu chí duy nhất.
