Lớp bê tông bảo vệ cốt thép dày bao nhiêu? Cách chọn con kê và nghiệm thu

Hướng dẫn xác định lớp bê tông bảo vệ cốt thép theo TCVN 5574:2018, đọc đúng mặt đo, chọn con kê và kiểm tra trước khi đổ bê tông.

Đăng ngày Cập nhật

Lớp bê tông bảo vệ cốt thép dày bao nhiêu? Không có một con số áp dụng cho mọi sàn, dầm, cột hay móng. Cần đọc bản vẽ thiết kế đã duyệt, xác định môi trường làm việc, thanh thép ngoài cùng và cách kiểm tra trước khi đổ bê tông. Bài này tổng hợp bảng tra theo TCVN 5574:2018, cách chọn con kê và checklist nghiệm thu dễ áp dụng, nhưng không thay bản vẽ hoặc chấp thuận của người thiết kế.

Lớp bê tông bảo vệ cốt thép là gì?

Đây là khoảng cách từ mặt bê tông đến bề mặt cốt thép gần nhất, không phải khoảng cách đến tâm thanh thép. Lớp bảo vệ góp phần bảo đảm neo và làm việc đồng thời của cốt thép với bê tông, độ bền lâu và yêu cầu chịu lửa. Với dầm hoặc cột có đai, thép đai thường là thanh nằm sát cốp pha; với sàn, thanh ngoài cùng của lớp lưới là mốc đo trên từng mặt.

Theo TCVN 5574:2018, mục 10.3.1, chiều dày thiết kế còn phải xét vai trò cốt thép, loại cấu kiện, đường kính thanh và điều kiện môi trường. Vì vậy, không mặc định mọi sàn cần 15 mm hoặc mọi móng phải 50–70 mm. Giá trị thi công luôn phải được xác nhận từ hồ sơ hiện hành.

Lớp bê tông bảo vệ cốt thép dầm sàn cột móng và con kê
Lớp bảo vệ được đo đến bề mặt thanh cốt thép gần nhất.

Bảng tra lớp bê tông bảo vệ theo TCVN 5574:2018

Bảng 19 của TCVN 5574:2018 quy định mức tối thiểu cho cốt thép chịu lực trong các điều kiện làm việc điển hình sau. Các giá trị không phải bảng cố định theo tên cấu kiện, không thay yêu cầu thiết kế về độ bền lâu, chịu lửa và tiêu chuẩn áp dụng cho dự án.

Điều kiện làm việcMức tối thiểu
Phòng có che phủ, độ ẩm thường/thấp (≤75%)20 mm
Phòng có che phủ, độ ẩm cao (>75%), không có bảo vệ bổ sung25 mm
Ngoài trời, không có bảo vệ bổ sung30 mm
Trong đất hoặc móng có bê tông lót, theo điều kiện quy định40 mm

Tiêu chuẩn cũng quy định lớp bảo vệ không nhỏ hơn đường kính thanh thép và không nhỏ hơn 10 mm; đồng thời có hướng dẫn riêng cho cốt thép cấu tạo, cấu kiện lắp ghép hoặc dự ứng lực. Ví dụ, thanh chịu lực D25 không thể tự động lấy lớp bảo vệ 20 mm chỉ vì nằm trong phòng khô. Với công trình ven biển, môi trường xâm thực, yêu cầu chống cháy hoặc móng có điều kiện khác, cần đọc thuyết minh và chi tiết cấu tạo; không tự lấy mức trong bảng làm giá trị chốt.

Đo đến thép đai, thép chủ hay tim thanh?

Trước khi đo, xác định mặt đang kiểm (đáy/cạnh/mặt trên) và thanh thép gần mặt đó nhất. Khoảng từ mặt cốp pha đến tim thép hoặc khoảng giữa hai thanh đều không phải lớp bê tông bảo vệ. Với dầm có đai nằm ngoài thép dọc, phải xét mặt ngoài đai, không đo đến mặt thanh chủ ở bên trong.

Ví dụ minh họa hình học: bản vẽ yêu cầu lớp bảo vệ 25 mm đến mặt ngoài đai D8. Nếu thép dọc nằm sát phía trong đai, khoảng từ mặt cốp pha đến bề mặt thép dọc xấp xỉ 25 + 8 = 33 mm. Đây không phải khuyến nghị chọn 25 mm cho mọi dầm; thực tế vẫn phải kiểm vị trí uốn đai, bản vẽ và sai lệch lắp dựng.

Sàn hai lớp thép cũng cần kiểm riêng mặt trên và mặt dưới. Ghế thép giữ lớp lưới trên không đồng nghĩa lớp bảo vệ mặt trên đã đạt. Khi có hộp kỹ thuật, đường ống chờ hoặc thép tăng cường, phải kiểm lại cao độ và khoảng cách sau khi lắp đặt.

Cách chọn con kê và điểm kê

Con kê giúp giữ thép tại vị trí thiết kế trong khi buộc thép, đi lại và đổ bê tông. Chiều cao làm việc là khoảng từ mặt tựa đến đúng điểm con kê nâng thanh ngoài cùng. Con kê ghi 25 mm nhưng lún vào nền, đặt lệch hoặc đỡ thanh phía trong có thể không tạo đúng lớp bảo vệ 25 mm.

Loại hoặc vị tríKiểm tra khi sử dụng
Kê đáy sàn, đáy móngMặt tựa, chiều cao thực, số điểm kê và độ ổn định
Kê cạnh dầm/cộtĐiểm tiếp xúc với đai, chống trượt/lật khi đóng cốp pha
Ghế đỡ thép sàn lớp trênCao độ lớp trên sau khi có người đi lại và công tác MEP
Kê cấu kiện nặngKhả năng chịu tải, không vỡ/lún, vật liệu phù hợp hồ sơ

TCVN 4453:1995, mục 4.6 yêu cầu con kê giữ đúng chiều dày bảo vệ, dùng vật liệu không gây ăn mòn cốt thép hay phá hủy bê tông; khoảng cách các điểm kê theo điều khoản không lớn hơn 1 m. Đây không phải lý do để bỏ kê bổ sung ở điểm dễ võng, nơi thép dày hoặc chịu tải thi công. Không dùng gạch vỡ, đá vụn, mẩu gỗ hay vật liệu tùy tiện thay cho con kê phù hợp.

Nghiệm thu lớp bảo vệ: kiểm lúc nào và như thế nào?

Việc kiểm tra cần bám bản vẽ và tiêu chuẩn thi công, không chỉ xem con kê bằng mắt. Có thể chia thành ba bước để tổ thi công, kỹ thuật và giám sát đối chiếu được cùng một vị trí:

Thời điểmNội dung kiểm
Sau buộc cốt thépKiểm thanh ngoài cùng, khoảng cách đến cốp pha, tình trạng con kê và vị trí thép
Trước nghiệm thuĐo tại mép/góc, vùng lỗ mở, quanh ống chờ và sau khi hoàn tất MEP
Ngay trước/trong khi đổTheo dõi điểm kê, lưới trên và cốt thép có xô lệch khi thi công không

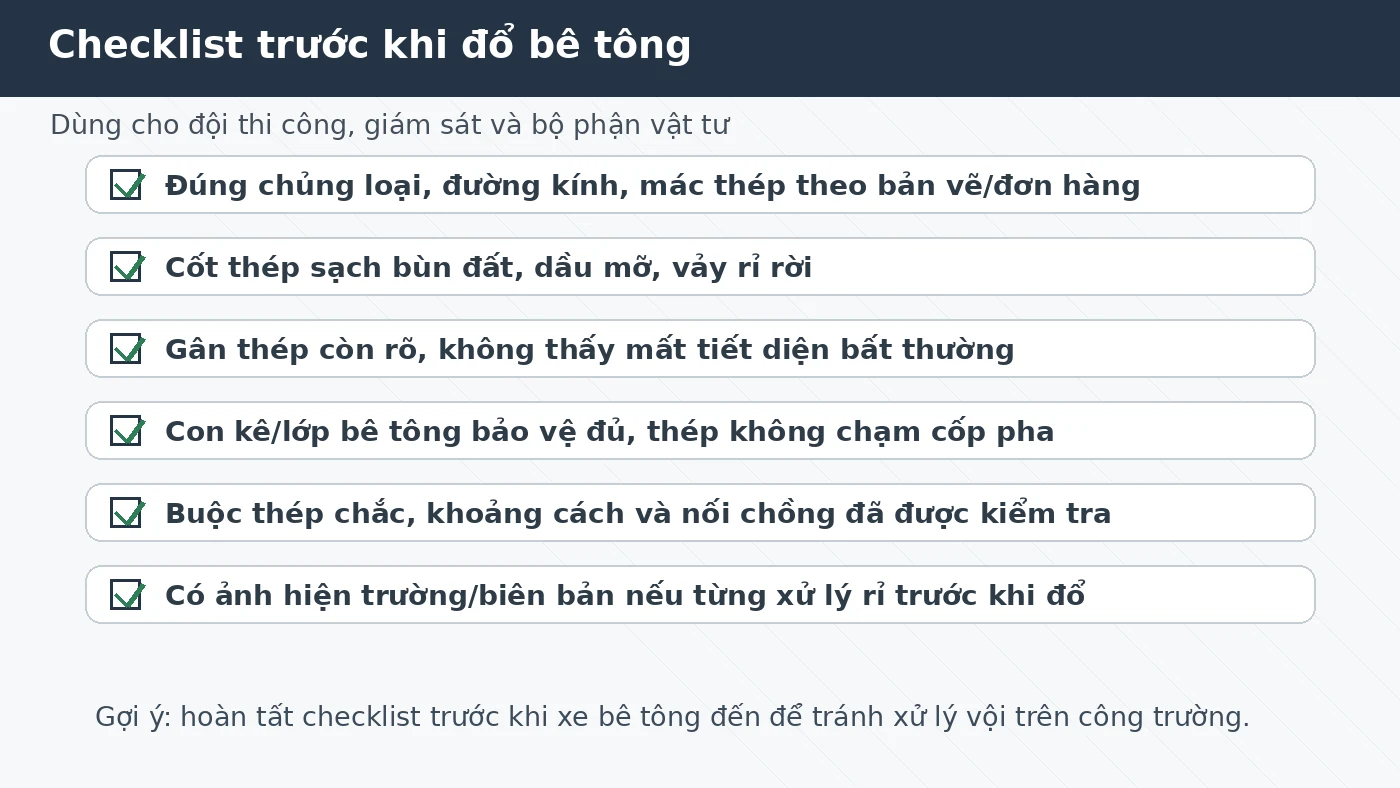

Checklist nghiệm thu con kê và lớp bê tông bảo vệ cốt thép trước khi đổ bê tông
Cần kiểm lại sau công tác MEP và ngay trước khi đổ bê tông.

TCVN 4453:1995 mục 4.7 quy định kiểm tra sự phù hợp cốt thép với thiết kế, gồm vị trí, kích thước, con kê, mật độ kê và sai lệch chiều dày bảo vệ trước khi đổ bê tông. Bên nghiệm thu phải đối chiếu yêu cầu cụ thể của dự án và tiêu chuẩn áp dụng; không tự chấp nhận sai lệch vì trông “gần đúng”. Lưu bản vẽ, số đo, ảnh hiện trường và biên bản xác nhận để có thể kiểm tra lại.

Mẫu ghi nhận lớp bảo vệ theo từng mặt

Tổ thi công có thể ghi theo từng cấu kiện và vị trí thay vì đánh dấu chung “đã kiểm con kê”. Bảng sau là mẫu quản lý nội bộ, không thay mẫu nghiệm thu chính thức của dự án.

Trường thông tinCần ghi
Bản vẽ/cấu kiệnMã bản vẽ và revision đang hiệu lực; dầm D1 hay sàn S1
Mặt đo và thanh thépĐáy/cạnh/trên; mặt ngoài đai hoặc thanh lưới
Giá trị thiết kế và thực đoCả hai bằng mm, số điểm đo và vị trí
Kê và tình trạngLoại kê, độ ổn định, điểm lún/lật nếu có
Kết luậnĐạt, cần khắc phục hoặc RFI; ảnh, ngày và người xác nhận

Những vị trí dễ bỏ sót gồm góc và mép sàn, chân cột, đáy/cạnh dầm, cạnh móng, quanh lỗ mở và nơi có ống điện nước chờ. Nếu thấy thép chạm cốp pha hoặc con kê xê dịch, phải ghi nhận và xử lý trước khi tiếp tục. Xem thêm cách đọc bản vẽ cốt thép dầm, sàn, cột, móng để xác định đúng ký hiệu, lớp thép và mặt cắt.

Lỗi thường gặp và khi nào cần xin làm rõ thiết kế?

  • Đo đến tim thép hoặc thanh chủ phía trong, bỏ qua thép đai nằm ngoài cùng.
  • Dùng chung một chiều dày kê cho mọi mặt, mọi cấu kiện dù điều kiện tiếp xúc khác nhau.
  • Chọn kê theo nhãn mà không kiểm chiều cao thực, điểm tựa hoặc nguy cơ lún/vỡ.
  • Không đo lại sau khi lắp ống chờ, thi công MEP hoặc công nhân đi trên lưới thép.
  • Tự tăng lớp bảo vệ vì nghĩ “càng dày càng tốt”, làm thay đổi vị trí cốt thép thiết kế.

Cần gửi yêu cầu làm rõ (RFI) khi bản vẽ và ghi chú mâu thuẫn, thiếu hướng dẫn cho môi trường xâm thực/khả năng chịu lửa, không thể vừa giữ lớp bảo vệ vừa giữ đúng kích thước cấu kiện, hoặc hồ sơ cho giá trị có dấu hiệu không phù hợp tiêu chuẩn. Không tự giảm phi, bẻ thép hay thay phương án kê để “cho vừa”. Nếu thép bị rỉ hoặc bám bẩn, kiểm tra riêng theo hướng dẫn bảo quản và xử lý rỉ thép trước khi đổ bê tông.

Câu hỏi thường gặp

Sàn bê tông luôn cần 15 mm lớp bảo vệ?

Không. Phải lấy theo thiết kế và tiêu chuẩn áp dụng. Bảng 19 TCVN 5574:2018 quy định mức tối thiểu theo môi trường cho cốt thép chịu lực, không mặc định “sàn 15 mm”.

Móng luôn cần 50 hoặc 70 mm?

Không. Bảng 19 có mức 40 mm đối với điều kiện trong đất/móng có lớp bê tông lót trong phạm vi áp dụng. Móng không có lót hoặc có điều kiện riêng phải theo bản vẽ và thiết kế được duyệt.

Con kê ghi 25 mm thì đo chắc được 25 mm?

Chỉ khi kê có chiều cao làm việc phù hợp, đỡ đúng thanh ngoài cùng và không lún, nghiêng hay trượt. Cần đo thực tế tại vị trí đã lắp.

Dầm và cột đo đến thép đai hay thép dọc?

Nếu thép đai nằm ngoài cùng, xác định lớp bảo vệ đến bề mặt ngoài thép đai trên mặt đang kiểm, không đến tim thanh thép dọc.

Lớp bảo vệ càng dày có càng tốt?

Không. Lớp bảo vệ phải theo yêu cầu thiết kế về kết cấu, độ bền lâu và chịu lửa. Tăng tùy ý làm dịch vị trí thép; mọi điều chỉnh phải được xem xét, chấp thuận.

Nguồn đối chiếu và kết luận

Hai nguồn cần kiểm là TCVN 5574:2018 – Thiết kế kết cấu bê tông cốt thép và TCVN 4453:1995 – Thi công và nghiệm thu bê tông cốt thép toàn khối. Cả hai còn hiệu lực theo hệ thống VSQI tại thời điểm rà soát; khi áp dụng phải xem bản tiêu chuẩn đầy đủ và hồ sơ được dự án chấp thuận.

Kết luận: để lớp bê tông bảo vệ đạt yêu cầu, hãy xác định mặt cấu kiện và thanh ngoài cùng, chọn giá trị từ thiết kế, bố trí con kê phù hợp và kiểm lại trước khi đổ. Nếu có sai khác hoặc thiếu dữ liệu, ghi nhận và yêu cầu xác nhận kỹ thuật thay vì tự quyết định tại công trường.
