Cách đọc bản vẽ cốt thép đúng không bắt đầu bằng việc đoán móng dùng D16 hay sàn dùng D10. Người đọc phải đi theo thứ tự: kiểm tra phiên bản bản vẽ, đọc ghi chú chung, xác định cấu kiện và cao độ, giải mã ký hiệu thanh thép, đối chiếu mặt bằng với mặt cắt, rồi mới nối từng số hiệu thanh với bảng thống kê cốt thép để lập danh sách đặt hàng.
Trả lời nhanh: Một bản vẽ cốt thép chỉ đọc đủ khi đã ghép được bốn lớp thông tin: vị trí thanh trên hình, đường kính và khoảng cách, hình dạng–chiều dài trong chi tiết hoặc bảng thống kê, và mác thép trong ghi chú kỹ thuật. Không dùng riêng một mặt bằng, một mặt cắt hoặc một con số kg/m² để đặt hàng.
Bài viết này giải quyết việc gì?
Bài hướng dẫn tập trung vào việc đọc hồ sơ đã được thiết kế và chuyển dữ liệu sang bảng kiểm hoặc bảng đặt hàng. Nội dung không thay thế thiết kế kết cấu, không hướng dẫn tự chọn đường kính, tự đổi mác, tự giảm số thanh hoặc tự quyết định chiều dài neo, nối chồng và bán kính uốn.
| Nội dung | Bài này có xử lý? | Nguồn quyết định cuối cùng |
|---|---|---|
| Đọc ký hiệu D, Φ, a, @ và số lượng thanh | Có | Chú giải của bộ bản vẽ |
| Xác định thanh nằm trên, dưới, trong vùng gối hay giữa nhịp | Có | Mặt bằng, mặt cắt và chi tiết |
| Lập bảng số hiệu, đường kính, chiều dài, số lượng | Có | Bản vẽ và bảng thống kê được duyệt |
| Tự chọn D10, D12, D16 cho cấu kiện | Không | Người thiết kế kết cấu |
| Tự tính neo, nối và thay hình dạng thanh | Không | Hồ sơ kỹ thuật và người có thẩm quyền |
Bốn tài liệu phải đặt cạnh nhau khi đọc
- Ghi chú chung: tiêu chuẩn, mác vật liệu, lớp bảo vệ, quy định về nối, neo, uốn và đơn vị kích thước.
- Mặt bằng bố trí thép: cho biết thanh nằm ở khu vực nào, theo phương nào và thuộc lớp trên hay lớp dưới.
- Mặt cắt và chi tiết cấu tạo: cho biết vị trí theo chiều cao, quan hệ với dầm–cột–sàn, hình dạng và vùng kéo dài của thanh.
- Bảng thống kê cốt thép hoặc BBS: liên kết số hiệu thanh với đường kính, hình dạng, kích thước, số lượng và chiều dài cắt.
ISO 3766:2003 mô tả hệ thống thể hiện đơn giản cốt thép trên bản vẽ và việc lập lịch thanh thép, bao gồm cách ghi kích thước, mã hình dạng và bảng uốn. Trong thực tế, từng đơn vị thiết kế có thể dùng quy ước riêng; vì vậy chú giải của chính bộ bản vẽ luôn được ưu tiên.
Trình tự 8 bước đọc bản vẽ cốt thép
Bước 1: Kiểm tra tên bản vẽ, số hiệu và revision
Trước khi đọc thép, phải xác định đúng công trình, khu vực, tầng, cấu kiện, số bản vẽ, ngày phát hành và phiên bản sửa đổi. Một bảng thống kê được lập từ bản vẽ cũ có thể đúng về phép tính nhưng sai với hồ sơ thi công hiện hành.
- Bản vẽ có trạng thái được phép thi công hay chỉ để tham khảo?
- Revision trên mặt bằng, chi tiết và bảng thống kê có cùng phiên bản không?
- Có ghi chú thay thế hoặc bản vẽ sửa đổi cục bộ hay không?
Bước 2: Đọc ghi chú vật liệu và quy ước
Tìm mác thép, tiêu chuẩn áp dụng, đường kính danh nghĩa, lớp bê tông bảo vệ và các quy định chung. Bản vẽ có thể ghi mác theo TCVN, JIS, ASTM hoặc hệ khác. Không tự quy đổi một mác sang mác khác chỉ vì giới hạn chảy có vẻ gần nhau.
Khi hồ sơ ghi CB240-T, CB300-V, CB400-V hoặc CB500-V, có thể đối chiếu thêm bài mác thép là gì và cách đọc CB240-T đến CB500-V. Bài đó giải thích vật liệu; bài đang đọc chỉ xử lý cách lấy dữ liệu từ bản vẽ.
Bước 3: Xác định lưới trục, cao độ và mã cấu kiện
Dùng lưới trục để biết cấu kiện nằm ở đâu. Dùng cao độ để tránh nhầm giữa tầng, đài móng, giằng móng, dầm mái hoặc sàn mái. Sau đó tìm mã cấu kiện như D1, C2, M3 hoặc S1 và đối chiếu với mặt cắt, chi tiết tương ứng.
Không dùng một chi tiết của D1 cho mọi dầm cùng kích thước nếu bản vẽ không chỉ dẫn như vậy. Hai cấu kiện có cùng bề rộng và chiều cao vẫn có thể khác cốt thép do nhịp, tải và vị trí.

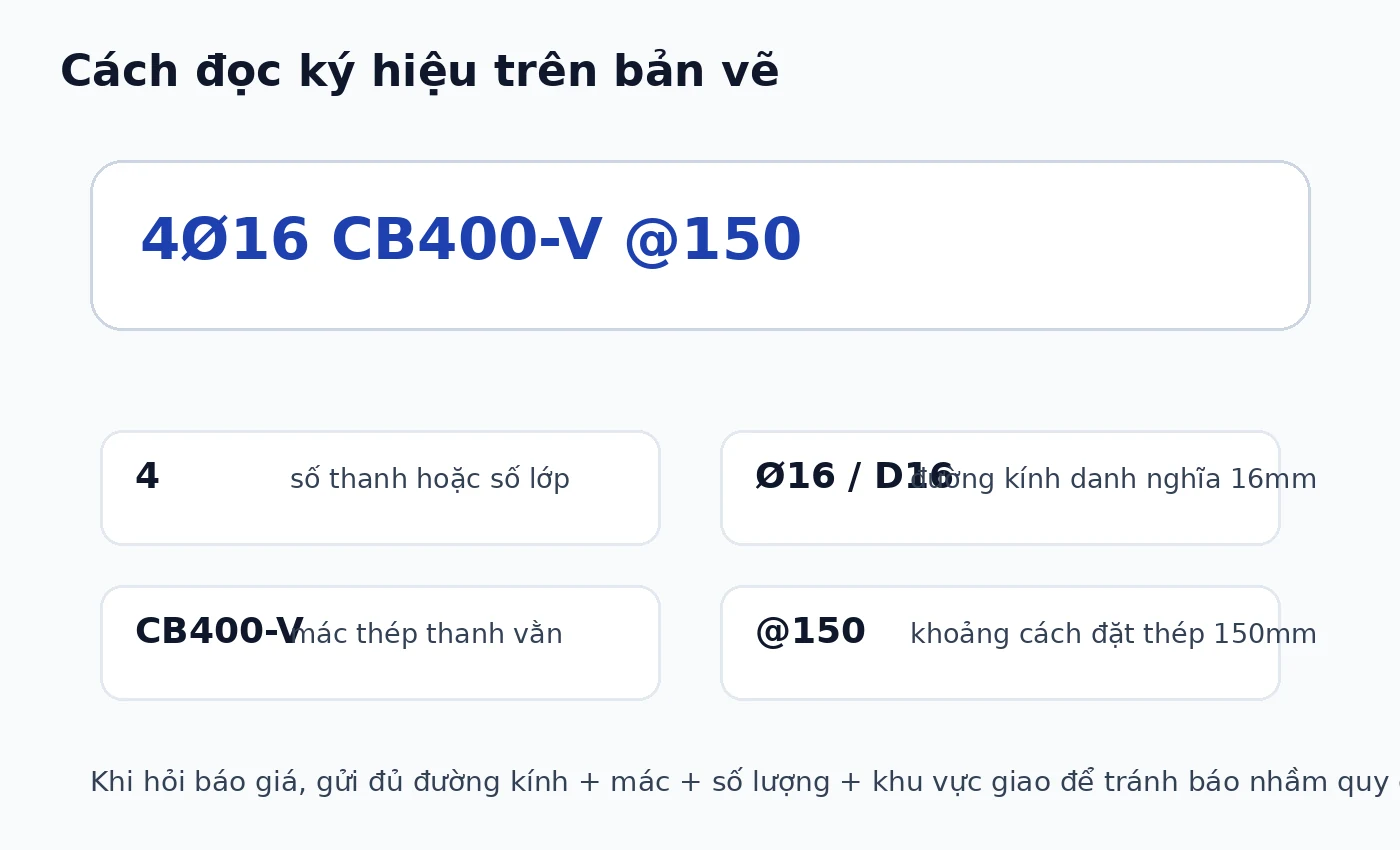

Bước 4: Giải mã chuỗi ký hiệu thép
| Ví dụ minh họa | Cách đọc sơ bộ | Điểm phải kiểm tra lại |
|---|---|---|
| 4D20 | Bốn thanh đường kính danh nghĩa 20 mm | Mác thép, vị trí trên/dưới và chiều dài |
| D10a200 | Thanh D10 bố trí với bước 200 mm | Phương rải, vùng áp dụng, lớp trên/dưới |
| Φ8@150 | Thanh đường kính 8 mm, khoảng cách 150 mm | Chú giải có dùng Φ và @ theo nghĩa này không |
| 2D16 + 2D18 | Hai nhóm thanh có đường kính khác nhau | Vị trí từng nhóm trên mặt cắt và đoạn kéo dài |
| Đai D8a100/200 | Đai D8 có hai vùng bước khác nhau | Chiều dài từng vùng và điểm chuyển bước |
Các ký hiệu D, Φ hoặc Ø thường được dùng để chỉ đường kính; a hoặc @ thường được dùng để chỉ khoảng cách. Đây là cách đọc phổ biến, không phải lý do để bỏ qua legend. Một chuỗi ký hiệu chỉ cho biết một phần thông tin; hình chi tiết mới cho biết thanh nằm ở đâu và có hình dạng gì.
Bước 5: Ghép mặt bằng với mặt cắt
Mặt bằng giúp theo dõi thanh theo chiều dài và phương bố trí; mặt cắt cho biết thanh ở lớp trên, lớp dưới, cạnh trong, cạnh ngoài hoặc quanh lỗ mở. Chỉ đọc mặt bằng dễ bỏ sót thép tăng cường, thép mũ, thanh cấu tạo và đoạn neo vào cấu kiện khác.
| Mặt bằng trả lời | Mặt cắt trả lời |
|---|---|
| Thanh chạy theo phương nào? | Thanh nằm ở cao độ và lớp nào? |
| Vùng rải bắt đầu và kết thúc ở đâu? | Quan hệ với bê tông bảo vệ và thanh khác ra sao? |
| Số hiệu thanh xuất hiện ở khu vực nào? | Thanh uốn, neo hoặc chuyển lớp thế nào? |
| Có vùng tăng cường quanh gối hoặc lỗ mở không? | Vùng tăng cường nằm trên hay dưới? |
Bước 6: Theo dấu số hiệu thanh
Bar mark hoặc số hiệu thanh là chìa khóa nối hình vẽ với bảng thống kê. Một số hiệu chỉ nên đại diện cho một nhóm thanh có cùng đường kính, hình dạng và kích thước trong phạm vi được định nghĩa. Khi cùng một số hiệu xuất hiện ở nhiều vị trí, phải kiểm tra cột số lượng có tính theo một cấu kiện, một tầng hay toàn bộ phạm vi.
Các phần mềm triển khai như Revit cũng dùng schedule mark để nhóm và tổ chức cốt thép trong bảng thống kê. Dù bảng được tạo bằng phần mềm hay thủ công, nguyên tắc kiểm tra vẫn giống nhau: mark trên hình phải khớp mark trong schedule.
Bước 7: Đọc bảng thống kê cốt thép hoặc BBS
Bảng thống kê cốt thép thường chứa các trường sau. Tên cột có thể khác giữa các đơn vị thiết kế, nhưng dữ liệu cần kiểm soát không thay đổi nhiều.
| Trường dữ liệu | Ý nghĩa | Rủi ro thường gặp |
|---|---|---|
| Bar mark / số hiệu | Liên kết dòng bảng với thanh trên hình | Đọc nhầm revision hoặc trùng mark |
| Cấu kiện / vị trí | Nơi sử dụng thanh | Gộp nhầm giữa tầng hoặc cấu kiện |
| Đường kính | Đường kính danh nghĩa | Đúng D nhưng sai mác |
| Hình dạng / shape | Dạng thẳng, chữ L, U, đai hoặc hình khác | Không khớp chi tiết uốn |
| Kích thước đoạn | Các cạnh tạo nên hình thanh | Nhầm kích thước ngoài, tim hoặc kích thước cắt |
| Chiều dài cắt | Chiều dài của một thanh sau khi tính hình dạng | Tự cộng lại bằng công thức khác tiêu chuẩn dự án |
| Số lượng | Số thanh trong phạm vi thống kê | Không rõ theo cấu kiện hay toàn tầng |
| Tổng chiều dài / khối lượng | Dữ liệu phục vụ gia công và kiểm soát vật tư | Dùng làm đơn đặt hàng mà chưa gom theo đợt giao |
Không tự sửa chiều dài cắt vì thấy khác tổng các cạnh hình học. Chiều dài có thể liên quan đến quy ước đo, bán kính uốn, móc, neo và khấu trừ uốn theo tiêu chuẩn hoặc quy định của dự án.
Bước 8: Lập bảng kiểm trước khi đặt hàng
Bảng đặt hàng không nên chỉ là hai cột “phi” và “tấn”. Cần giữ được khả năng truy ngược về hồ sơ, đồng thời gom dữ liệu theo dạng cung cấp và tiến độ giao.
| Revision | Bar mark | Cấu kiện | Mác | D | Dạng / chiều dài | Số lượng | Khối lượng lý thuyết | Đợt giao |
|---|---|---|---|---|---|---|---|---|
| [R…] | [01] | [Dầm D1] | [CB…] | [D…] | [Thẳng/uốn; L…] | […] | [… kg] | [Móng/tầng…] |
Khối lượng lý thuyết có thể kiểm tra bằng barem, nhưng barem không thay thế số lượng, hình dạng và vị trí trên bản vẽ. Khi cần đối chiếu kg/m hoặc kg/cây, dùng bài quy cách, trọng lượng và tiêu chuẩn thép.
Cách đọc thép sàn mà không nhầm phương và lớp
- Xác định mã ô sàn, cao độ và phạm vi ô.
- Tìm mũi tên, đường dẫn hoặc ghi chú chỉ phương thanh.
- Phân biệt lớp dưới, lớp trên, phương thứ nhất và phương thứ hai.
- Tìm vùng gối, dải tăng cường, mép biên, lỗ mở và vị trí thép mũ.
- Đối chiếu mặt cắt để biết thanh nào nằm trên hoặc dưới.
- Đối chiếu bar mark với bảng thống kê trước khi tính khối lượng.
Ký hiệu D10a200 không tự cho biết thanh chạy hết ô sàn, chỉ nằm trong một dải hay có đoạn tăng cường riêng. Số thanh rải chỉ được tính sau khi xác định đúng vùng hữu dụng, mép bắt đầu, mép kết thúc và quy tắc biên của bản vẽ.
Bài 1m² sàn bê tông cần bao nhiêu kg thép chỉ hỗ trợ kiểm tra sơ bộ theo phi, bước và số lớp. Nó không thay mặt bằng thép sàn, vùng gối hoặc bảng thống kê.
Cách đọc thép dầm
- Đọc mã dầm, tiết diện và trục đầu–cuối.
- Phân biệt thanh trên, thanh dưới, thanh tăng cường gối và thanh cấu tạo.
- Đọc đai theo từng vùng; không áp một bước đai cho toàn nhịp khi bản vẽ chia vùng.
- Kiểm tra chi tiết giao dầm–cột, dầm chính–dầm phụ và vị trí cắt thanh.
- Không gộp hai thanh cùng D nếu khác bar mark hoặc khác chiều dài.
Một ghi chú như “2D20 trên + 3D20 dưới” chưa đủ để gia công nếu không biết chiều dài, vùng kéo dài, neo và chi tiết ở hai đầu. Mặt cắt dầm chỉ là một lát cắt; bản vẽ triển khai dọc mới cho biết thanh thay đổi theo nhịp.
Cách đọc thép cột
- Xác định mã cột và tầng áp dụng.
- Đọc số thanh dọc và vị trí từng thanh trên mặt cắt.
- Đọc loại đai, số nhánh đai và bước đai theo từng vùng.
- Kiểm tra vị trí thay đổi tiết diện, thay đổi số thanh hoặc mác.
- Đối chiếu chi tiết nối hoặc coupler đã được duyệt; không tự bố trí mối nối.
Cùng mã C1 nhưng bản vẽ có thể chia C1 từ móng đến tầng 2 và C1 từ tầng 3 trở lên với cấu tạo khác. Khi lập bảng đặt hàng, cột “tầng/phạm vi” là bắt buộc để tránh cộng gộp sai.
Cách đọc thép móng
- Phân biệt móng đơn, móng băng, đài cọc, giằng móng và cổ cột.
- Đọc lưới thép theo hai phương và từng lớp.
- Tìm thép tăng cường, thép chờ cột, thanh cấu tạo cạnh và chi tiết quanh cọc.
- Đối chiếu cao độ đáy, chiều dày cấu kiện và lớp bảo vệ.
- Tách giằng móng khỏi thép đài hoặc bản móng trong bảng đặt hàng.
Không dùng bài “chọn thép theo móng, cột, dầm, sàn” để thay số liệu thiết kế. Bài bảng chọn thép theo hạng mục chỉ giúp xác định nhóm dữ liệu phải lấy; bản vẽ hiện hành mới quyết định quy cách.
Ba loại khối lượng không được trộn lẫn
| Loại khối lượng | Dùng để làm gì? | Điểm khác biệt |
|---|---|---|
| Khối lượng thiết kế | Dự toán và kiểm soát tổng thể | Có thể chưa chia theo cây thương mại hoặc đợt giao |
| Khối lượng gia công / BBS | Cắt, uốn, đánh số và lắp đặt | Chi tiết theo bar mark, hình dạng và chiều dài |
| Khối lượng đặt mua | Mua thanh thẳng, cuộn hoặc thép gia công | Phụ thuộc dạng cung cấp, tối ưu cắt và tiến độ |
Không cộng một tỷ lệ hao hụt cố định cho mọi dự án. Hao hụt phụ thuộc danh sách chiều dài, quy cách cây thương mại, phương án cắt, phần đầu thừa có tái sử dụng được hay không, yêu cầu gia công và cách chia đợt. Bảng đặt hàng cuối cùng nên được người phụ trách kỹ thuật hoặc đơn vị gia công kiểm tra.
Ví dụ minh họa: từ ghi chú bản vẽ sang dòng đặt hàng
Giả sử bản vẽ minh họa ghi: “S1, lớp dưới phương X: D10a200; lớp dưới phương Y: D10a200; thép trên vùng gối theo chi tiết CT-05”. Không thể chuyển ngay thành một số kg. Cần thực hiện:
- Xác định kích thước và vùng hữu dụng của ô S1.
- Xác định phương X, Y và vị trí lớp dưới.
- Tính số thanh theo vùng rải được chỉ định, có xét quy tắc biên trong bản vẽ.
- Mở CT-05 để lấy thép trên vùng gối; không giả định giống lớp dưới.
- Đối chiếu số hiệu, chiều dài và hình dạng trong BBS.
- Ghi mác thép từ ghi chú chung.
- Gom theo đợt thi công sàn S1 và kiểm tra khả năng cung cấp.
Ví dụ chỉ mô tả quy trình đọc, không cung cấp số lượng thiết kế cho một công trình cụ thể.
12 lỗi thường gặp khi đọc và bóc bảng thép
- Dùng bản vẽ không đúng revision.
- Chỉ đọc mặt bằng mà không đọc mặt cắt.
- Nhầm số lượng thanh với bước rải.
- Nhầm lớp trên với lớp dưới hoặc phương X với phương Y.
- Bỏ sót thép gối, thép tăng cường và thép quanh lỗ mở.
- Gộp các thanh cùng đường kính nhưng khác chiều dài hoặc hình dạng.
- Không khóa mác thép vì chỉ nhìn thấy D trên hình.
- Tự tính lại chiều dài uốn theo công thức không thuộc tiêu chuẩn dự án.
- Cộng trùng thanh xuất hiện trên nhiều hình chiếu.
- Dùng kg/m² để thay bảng thống kê.
- Đặt toàn bộ khối lượng một lần mà không xét tiến độ và mặt bằng tập kết.
- Không kiểm tra bảng đặt hàng với người phụ trách kỹ thuật trước khi chốt.
Khi nào phải dừng và yêu cầu làm rõ?
- Mặt bằng và mặt cắt ghi khác đường kính, số lượng hoặc bước.
- Bar mark trên hình không tồn tại trong bảng thống kê.
- Cùng một bar mark nhưng có hai hình dạng hoặc hai chiều dài khác nhau.
- Không xác định được bản vẽ nào là revision hiện hành.
- Ghi chú mác thép không thống nhất giữa các tờ.
- Chi tiết neo, nối, coupler hoặc vùng đai không rõ phạm vi.
- Bảng tổng khối lượng không khớp tổng các dòng chi tiết.
Trong các trường hợp này, ghi rõ số bản vẽ, vị trí, cấu kiện và nội dung xung đột để gửi RFI hoặc yêu cầu xác nhận. Không tự chọn phương án “có vẻ hợp lý hơn”.
Checklist gửi nhà cung cấp báo giá
- Mác thép và tiêu chuẩn đúng hồ sơ.
- Danh sách đường kính và khối lượng theo từng D.
- Dạng cung cấp: cuộn, thanh thẳng hoặc cắt uốn theo BBS.
- Chiều dài cây thương mại hoặc danh sách chiều dài cắt.
- Thương hiệu được chỉ định hoặc phạm vi thay thế đã được duyệt.
- Địa điểm, điều kiện xe vào, bốc dỡ và ngày giao từng đợt.
- VAT, hiệu lực giá và tài liệu cần cung cấp theo lô.
Sau khi bảng vật tư đã được xác nhận, dùng bài mua thép xây nhà: hỏi giá và nhận hàng đúng để chuyển sang bước thương mại. Khi đã có báo giá, đối chiếu tiếp bằng hướng dẫn cách đọc bảng báo giá thép xây dựng.
Checklist nhận hàng theo bảng đã bóc
- Đối chiếu đơn mua, phiếu giao và bảng đặt hàng đã duyệt.
- Kiểm mác, đường kính, thương hiệu, chiều dài và số lượng.
- Nếu giao thép gia công, kiểm bar mark, nhãn bó và hình dạng.
- Tách riêng phần sai hoặc chưa rõ; không đưa vào cắt, uốn hoặc lắp đặt.
- Ghi biên bản sai lệch trước khi ký nhận đầy đủ.
Quy trình nghiệm thu giao hàng chi tiết có tại checklist kiểm tra thép tại công trình.
FAQ
D10a200 nghĩa là gì?
Thông thường là thanh đường kính danh nghĩa 10 mm bố trí với bước 200 mm. Vẫn phải kiểm chú giải, phương rải, vùng áp dụng và lớp trên/dưới của chính bản vẽ.
4D20 có phải là bốn cây thép dài 11,7 m không?
Không. Ký hiệu thường chỉ bốn thanh D20 tại vị trí được ghi. Chiều dài thực của từng thanh phải lấy từ chi tiết hoặc BBS; chiều dài cây thương mại là dữ liệu mua hàng khác.
Có thể lập đơn hàng chỉ từ bảng tổng khối lượng không?
Chỉ khi mua thép nguyên cây hoặc cuộn và bảng đã được người phụ trách xác nhận. Với thép cắt uốn, cần bar mark, hình dạng, kích thước, số lượng và revision.
BBS có thay bản vẽ bố trí thép không?
Không. BBS cho biết dữ liệu từng thanh; bản vẽ cho biết thanh được đặt ở đâu và quan hệ với cấu kiện. Hai tài liệu phải được đọc cùng nhau.
Chủ nhà có thể tự bóc thép để mua không?
Có thể dùng bài này để kiểm tra và chuẩn hóa danh sách, nhưng bảng cuối cùng nên được kỹ sư, nhà thầu hoặc người phụ trách kỹ thuật xác nhận trước khi đặt hàng.
Nguồn tham khảo
- ISO 3766:2003 — Construction drawings: simplified representation of concrete reinforcement.
- Autodesk Revit — Specify a Rebar Schedule Mark.
- Autodesk Revit — Rebar bending details on reinforcement drawings.
Kết luận
Cách đọc bản vẽ cốt thép an toàn là đi từ phiên bản hồ sơ đến ghi chú vật liệu, từ mặt bằng đến mặt cắt, rồi từ bar mark sang bảng thống kê. Sau khi đã khóa mác, đường kính, hình dạng, chiều dài, số lượng và phạm vi sử dụng, dữ liệu mới được gom thành bảng đặt hàng theo dạng cung cấp và tiến độ giao. Không tự thay thiết kế để làm tròn số cây, giảm giá hoặc tận dụng hàng tồn.
