Thép hình I variable gồm 11 quy cách từ I100 đến I600. Tra kích thước I×B×t1×t2, cách quy đổi kg/cây, so báo giá và kiểm tra khi nhận hàng.
Chọn quy cách, nhập số lượng và đơn vị để tạo nội dung báo giá.
Giao hàng theo địa điểmXác nhận cước, phương tiện, bốc dỡ và vị trí nhận hàng.
Hỗ trợ đối chiếu quy cáchĐối chiếu thuộc tính, kích thước, đóng gói và số lượng.
Chính sách theo số lượngKiểm tra theo đúng đơn vị mua và tổng khối lượng đặt.
Thông tin chi tiết sản phẩm
Thông số kỹ thuật và mô tả chi tiết của sản phẩm.
Thông tin bổ sung
| Quy cách | I100 × 75 × 5 × 8, I125 × 75 × 5,5 × 9,5, I150 × 75 × 5,5 × 9,5, I200 × 100 × 7 × 10, I250 × 125 × 7,5 × 12,5, I300 × 150 × 8 × 13, I350 × 150 × 9 × 15, I400 × 150 × 10 × 18, I450 × 175 × 11 × 20, I500 × 200 × 12 × 22, I600 × 200 × 13 × 25 |
|---|
Chi tiết sản phẩm
Thép hình I là tiết diện có bụng cao và hai cánh hẹp hơn nhiều dòng H, thường dùng cho dầm, sàn, khung máy, cầu dẫn và kết cấu chịu uốn. Sản phẩm hiện có 11 quy cách lựa chọn từ I100 đến I600. Khi đặt hàng nên ghi đủ I × B × t1 × t2, chiều dài, mác thép và tiêu chuẩn.
Ví dụ I300 × 150 × 8 × 13 có H = 300 mm, B = 150 mm, dày bụng t1 = 8 mm và dày cánh t2 = 13 mm. Tên “I300” không đủ để xác định chính xác một tiết diện.
| Nhóm | Quy cách | Lưu ý |
|---|---|---|
| I100–I200 | I100×75×5×8; I125×75×5,5×9,5; I150×75×5,5×9,5; I200×100×7×10 | Phù hợp dầm phụ và kết cấu tải vừa khi đã kiểm tra nhịp, liên kết và ổn định. |
| I250–I400 | I250×125×7,5×12,5; I300×150×8×13; I350×150×9×15; I400×150×10×18 | Dùng cho dầm chính, khung và kết cấu có yêu cầu chịu uốn cao hơn. |
| I450–I600 | I450×175×11×20; I500×200×12×22; I600×200×13×25 | Nên xác nhận kỹ nguồn hàng, chiều dài, barem và tiêu chuẩn của lô trước khi đặt. |
Thép I thường hiệu quả khi chịu uốn theo phương chiều cao tiết diện, nhưng cánh hẹp làm khả năng ổn định ngang phụ thuộc mạnh vào hệ giằng và cách liên kết sàn. Một dầm đủ sức chịu mô men vẫn có thể không đạt nếu cánh nén không được giữ ổn định, nhịp quá dài hoặc tải đặt lệch tâm. Khi dùng làm cột, phải kiểm tra cả hai trục vì mất ổn định theo trục yếu có thể khống chế thiết kế.
| Bài toán | Cần kiểm tra | Điều không nên suy đoán |
|---|---|---|
| Dầm sàn | Nhịp, tải phân bố, tải tập trung, liên kết với sàn và chiều dài không giằng | I cao hơn luôn tốt hơn |
| Dầm đỡ máy | Tải động, rung, vị trí chân máy, bản đệm và sườn tăng cứng | Chỉ cần đủ kg/m |
| Cột hoặc thanh nén | Chiều dài tính toán, hai trục, giằng và liên kết đầu | Diện tích lớn thì không mất ổn định |
| Dầm có lỗ xuyên bụng | Vị trí, kích thước lỗ, khoảng cách đến gối và tải tập trung | Có thể khoét ở bất kỳ vị trí nào |
Một số dòng I có mặt trong cánh gần song song, trong khi một số dòng có độ nghiêng cánh. Khác biệt này ảnh hưởng đến bản mã, vòng đệm, kẹp, khả năng kê phẳng và cách đo chiều dày cánh. Khi đặt hàng cần đối chiếu bản vẽ tiết diện hoặc catalogue, không chỉ dựa trên ký hiệu I và chiều cao.
Thép I thường có cánh hẹp hơn so với chiều cao thân, còn nhiều dòng H có cánh rộng hơn. Sự khác biệt này ảnh hưởng đến mô men quán tính, khả năng ổn định ngang và liên kết. Hai nhóm không nên tự động thay thế cho nhau.
Kg/cây = kg/m × chiều dài cây. Khi so hai báo giá, cần đưa về cùng quy cách, kg/m, chiều dài, mác thép, tiêu chuẩn và điều kiện giao. Không nên so đơn giá/cây nếu barem hoặc chiều dài khác nhau.
Một báo giá thấp theo kg chưa chắc có tổng chi phí thấp nếu cây giao không phù hợp sơ đồ cắt, phải nối nhiều hoặc yêu cầu sửa lỗ và bản mã tại công trường.
Khoan hoặc cắt lỗ trên bụng dầm có thể ảnh hưởng đến khả năng chịu cắt và ứng suất cục bộ. Các lỗ gần gối, điểm đặt tải hoặc vị trí liên kết cần được kiểm tra riêng. Tải tập trung từ cột, máy hoặc bánh xe có thể đòi hỏi bản đệm hoặc sườn tăng cứng; không nên xem dày bụng là thông số phụ.
Trước khi đặt cây 6 m hoặc 12 m, nên gom danh sách đoạn cắt theo từng quy cách, tính đường cắt và xác định phần dư có thể dùng lại. Với I dài và cánh hẹp, điểm kê và dây cẩu phải bố trí để hạn chế xoắn, cong cánh hoặc biến dạng do nâng lệch.

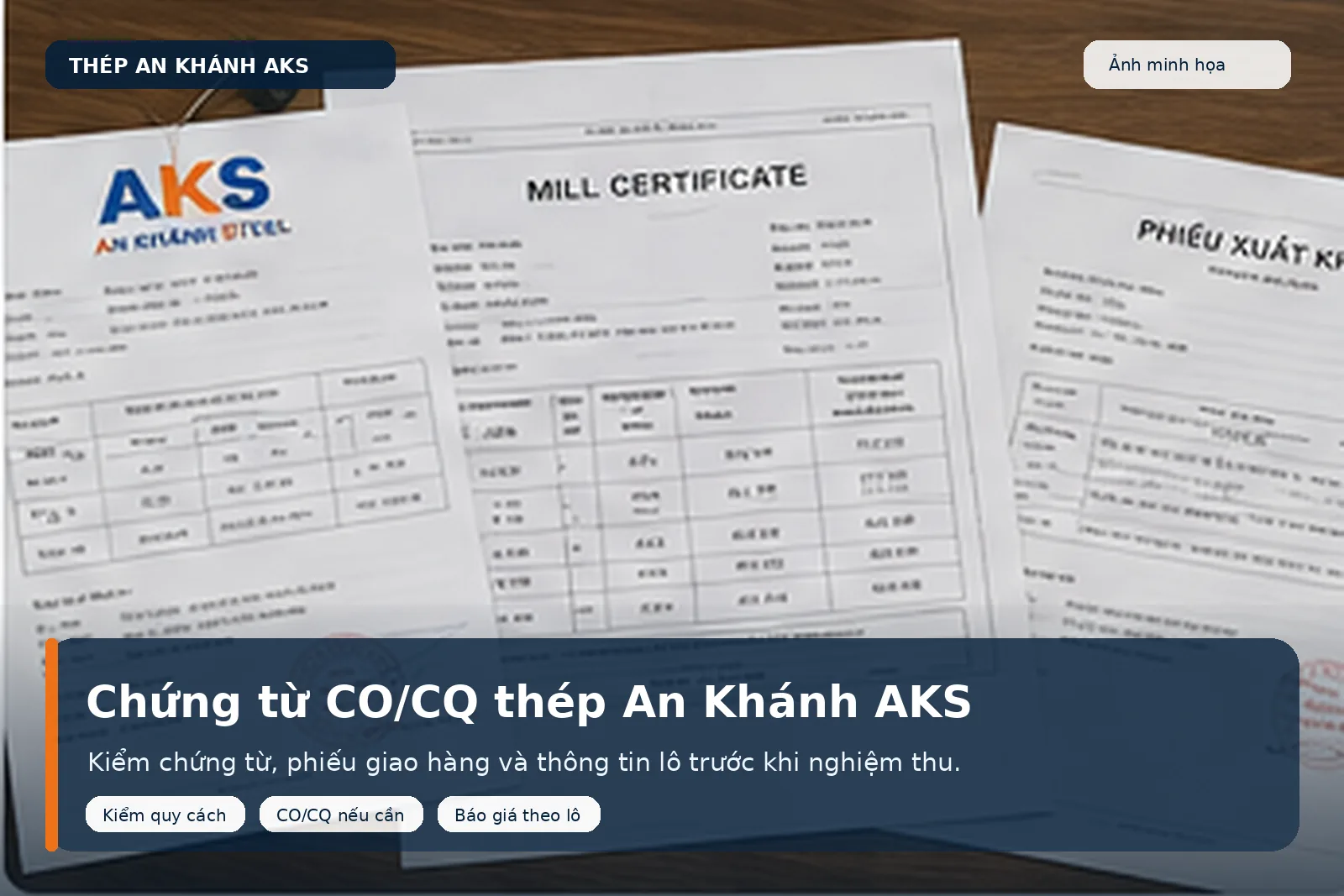

Nếu chọn thép I của An Khánh (AKS), hai hình dưới đây có thể dùng để làm quen với cách nhận diện tem/marking và các trường thường xuất hiện trên CO/CQ. Khi nhận hàng, nên đối chiếu tem và chứng từ đi cùng chính lô giao, đặc biệt là quy cách, mác thép, tiêu chuẩn và mã lô/heat.
Khi nhận thép hình I, không nên chỉ nhìn logo hoặc tem bó để kết luận đúng hàng. Cách chắc chắn hơn là đối chiếu đồng thời tem sản phẩm, chứng từ lô hàng và quy cách thực tế.
Không nên tự đổi. Cần tính lại khả năng chịu uốn, ổn định, liên kết và khối lượng.
Không. Đây là giá trị danh nghĩa để dự toán; nghiệm thu cần theo chứng từ và phiếu cân của lô.
Chỉ thực hiện khi vị trí và kích thước lỗ đã được kiểm tra trong thiết kế. Không tự khoét gần gối, tải tập trung hoặc liên kết chính.
Xem danh mục Thép hình để đối chiếu barem và nhóm tiết diện; nếu đang so I với tiết diện cánh rộng hơn, xem thêm Thép hình H.
