THÔNG TIN SẢN PHẨM & QUY CÁCH

Thép ray tàu — Quy cách, thông số kỹ thuật & báo giá

Thép ray tàu P38–P60 dài 12,5 m cho đường sắt công nghiệp và hệ vận chuyển tải nặng. Bảng đã chuẩn hóa kích thước, kg/m và sửa dữ liệu P60 thành cao 176 mm, khoảng 60,64 kg/m; cần đối chiếu bản vẽ và chứng chỉ lô trước khi chốt.

Giá Thép ray tàu: 9.634.000 – 15.084.000 VNĐ

Giá hiển thị cập nhật ngày 22/11/2026 · Giá có thể thay đổi theo thời điểm, quy cách và số lượng. Đơn vị tính giá cần được xác nhận.

Liên hệ để báo giá

Danh mục: Thép ray
Chủ đề / ứng dụng: Hạ tầng đường sắt
Tình trạng: liên hệ xác nhận theo quy cách
Chọn đúng quy cáchĐối chiếu kích thước và mục đích
Kiểm tra trọng lượngTheo dữ liệu nhà sản xuất
Chứng từ theo lôChỉ khi hàng thực tế có cung cấp
Chốt điều kiện giaoĐịa điểm, số lượng và vận chuyển
▤

Bảng quy cách Thép ray tàu

Nhấn Xem chi tiết để kiểm tra thông tin từng quy cách đã có dữ liệu.

Quy cáchBarem (kg/m)Dài (m)Giá / trạng tháiChi tiết
P38 / 12,5 m —— 9.634.000 ₫
P43 / 12,5 m —— 11.107.000 ₫
P50 / 12,5 m —— 12.813.000 ₫
P60 / 12,5 m —— 15.084.000 ₫

Dấu “—” nghĩa là chưa nhập thông số W3Steel tương ứng. Quy cách, trọng lượng và tiêu chuẩn cần được đối chiếu theo tài liệu của hàng thực tế.

⚙

Thông số kỹ thuật chung

Dung sai / quy tắc đo
Khi nhận thép ray tàu, kiểm tra mã P38, P43, P50 hoặc P60 trên đơn hàng, tem và hồ sơ lô; đối chiếu bản vẽ tiết diện đã được duyệt trước khi đo. Dùng thước phù hợp đo chiều cao, bề rộng đầu ray, bề rộng đáy và chiều dày bụng tại nhiều vị trí không hư hỏng, rồi ghi lại kết quả và số cây tương ứng. Đo chiều dài cây, kiểm tra độ thẳng, cong xoắn, hai đầu ray, mép đầu và vị trí lỗ khoan nếu có. Quan sát vết nứt, rỗ, vảy cán, sứt mẻ và dấu hiệu va đập khi vận chuyển. Khối lượng kg/m trong bảng là số liệu lý thuyết để dự toán, không thay thế kết quả cân hay quy tắc giao nhận của hợp đồng. Mức dung sai kích thước, độ thẳng và khối lượng phải căn cứ đúng bản tiêu chuẩn, bản vẽ và điều kiện mua bán áp dụng cho lô; không tự gán tỷ lệ sai lệch chung. Khi kết quả không khớp, khoanh vùng cây ray, chụp ảnh, lập biên bản và yêu cầu xác nhận kỹ thuật trước khi lắp đặt.
▣

Ứng dụng & cách chọn

Ứng dụng thực tế

  • Đường sắt nội bộ khu công nghiệp — Tuyến ray cho xe goòng và vận tải nội bộ; chọn mã theo tải trục, nền đường, tà vẹt và tốc độ khai thác.
  • Hệ vận chuyển trong mỏ — Đường ray phục vụ xe chở vật liệu tại khu khai thác; cần xét tải bánh, khúc cua, độ dốc và điều kiện bảo trì.
  • Tuyến ray kho cảng và bãi hàng — Vận chuyển hàng theo đường ray tại bãi, kho hoặc cảng; đối chiếu chiều dài tuyến, phụ kiện nối và kế hoạch nâng hạ.
  • Thay thế ray tuyến hiện hữu — Đối chiếu tiết diện ray cũ, bản nối, lỗ khoan, gối đỡ và cao độ trước khi chọn ray mới; không thay mã chỉ theo kg/m.
♧

Chất lượng, chứng từ & giao nhận

Kiểm tra khi nhận hàng

Kiểm số cây và chiều dài thực nhận theo PO; chụp tem, mã lô/heat và các vị trí hư hỏng, đối chiếu đầu ray, lỗ khoan, bản nối và bulông nếu có. Chỉ xác nhận mác thép, tiêu chuẩn, CO/CQ hoặc mill certificate khi có giấy tờ đúng lô; không coi bản vẽ catalogue là chứng nhận sản phẩm.

▥

Thông tin chi tiết về Thép ray tàu

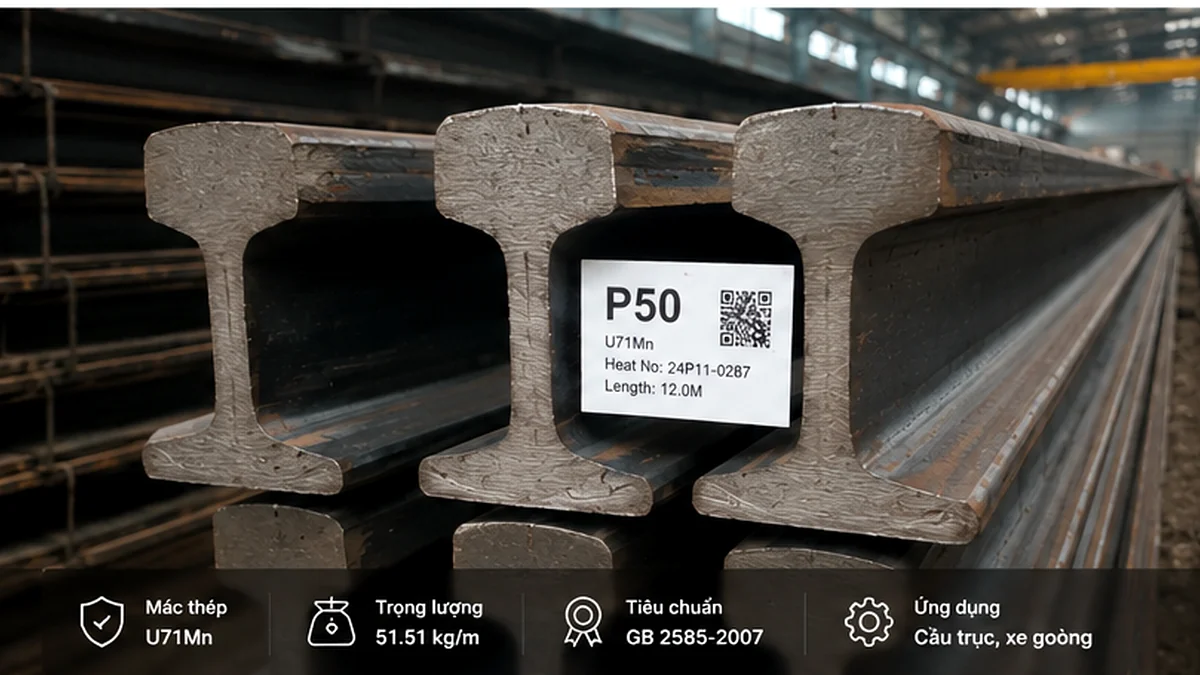

Thép ray tàu là nhóm ray tiết diện lớn dùng cho đường sắt công nghiệp, khai khoáng, kho cảng và hệ vận chuyển tải nặng. Mặt cắt ray gồm đầu ray (phần trên tiếp xúc bánh xe), bụng ray (phần nối đầu với đế) và đế ray (phần dưới đặt lên hệ đỡ). Vì vậy bảng quy cách cần đọc cả chiều cao, rộng đầu, dày bụng và rộng đáy, không chỉ kg/m. Sản phẩm hiện có 4 mã P38, P43, P50 và P60, chiều dài 12,5 m.

Quy cách ray P38–P60 tham chiếu

Mã Cao ray Rộng đáy Rộng đầu Dày bụng Khối lượng Chiều dài
P38 134 mm 114 mm 68 mm 13 mm Khoảng 38,73 kg/m 12,5 m
P43 140 mm 114 mm 70 mm 14,5 mm Khoảng 44,65 kg/m 12,5 m
P50 152 mm 132 mm 70 mm 15,5 mm Khoảng 51,51 kg/m 12,5 m
P60 176 mm 150 mm 73 mm 16,5 mm Khoảng 60,64 kg/m 12,5 m

Cách đọc tên ray và lưu ý về P60: Các mã P38, P43, P50, P60 là tên quy cách, không phải cam kết khối lượng chính xác theo số trong tên; chẳng hạn P43 trong bảng khoảng 44,65 kg/m, P50 khoảng 51,51 kg/m. Với P60, trang này tham chiếu tiết diện cao 176 mm, đáy 150 mm, đầu 73 mm, bụng 16,5 mm và khối lượng 60,64 kg/m. Một số bảng thông số khác ghi P60 cao 170 mm và 61,64 kg/m. Không tự gộp hai bộ số liệu hay suy ra hàng thực tế thiếu cân từ khác biệt catalogue; cần kiểm tra bản vẽ tiết diện, tiêu chuẩn và chứng từ đúng lô trước khi đặt hàng.

Tiêu chuẩn tham chiếu: GB/T 2585-2021 là tiêu chuẩn quốc gia Trung Quốc về ray thép cán nóng cho đường sắt, có hiệu lực từ ngày 01/10/2021. Đây là nguồn để đối chiếu yêu cầu kỹ thuật khi hồ sơ dự án chỉ định, không có nghĩa cả bốn mã P38–P60 đang giới thiệu đều đã được kiểm nghiệm hoặc chứng nhận theo tiêu chuẩn này. Khi giao dịch, cần chốt tiêu chuẩn cụ thể, mác thép và chứng chỉ đúng lô nếu có yêu cầu.

Trọng lượng lý thuyết mỗi cây 12,5 m

  • P38: khoảng 484,1 kg/cây.
  • P43: khoảng 558,1 kg/cây.
  • P50: khoảng 643,9 kg/cây.
  • P60: khoảng 758,0 kg/cây.

Tổng tấn dự toán = số cây × kg/cây ÷ 1.000. Cách này giúp dự trù xe, cẩu và so báo giá; giao nhận thực tế vẫn cần theo điều kiện PO và chứng từ/cân của lô hàng.

Ảnh hưởng logistics khi đổi mã ray

Cùng chiều dài 12,5 m, việc đổi mã làm thay đổi đáng kể khối lượng một cây dù số cây không đổi. Bảng dưới chỉ dùng cho logistics và chuẩn hóa báo giá, không phải quy tắc chọn ray chịu tải.

Mã Kg/cây 12,5 m 10 cây Chênh so với mã liền trước
P38 ≈ 484,1 kg ≈ 4,841 tấn —
P43 ≈ 558,1 kg ≈ 5,581 tấn +74,0 kg/cây
P50 ≈ 643,9 kg ≈ 6,439 tấn +85,8 kg/cây
P60 ≈ 758,0 kg ≈ 7,580 tấn +114,1 kg/cây

Vì vậy khi một hồ sơ được đổi từ P43 sang P50 hoặc P60, kế hoạch xe, cẩu, kê xếp và tổng khối lượng phải được tính lại; không nên giữ nguyên phương án logistics chỉ vì chiều dài cây vẫn là 12,5 m.

Thông tin nào đã có sẵn và thông tin nào cần ghi thêm khi đặt hàng?

Thông tin Đã có sẵn Cần bổ sung khi đặt hàng
Mã ray P38 / P43 / P50 / P60 Chọn đúng mã theo hồ sơ thiết kế
Chiều dài 12,5 m Xác nhận số cây và tổng mét
Mác thép Chưa cố định theo từng mã trên trang Ghi rõ trên yêu cầu báo giá/PO và đối chiếu MTC
Tiêu chuẩn Chưa cố định theo từng mã trên trang Khóa theo hồ sơ kỹ thuật
Khoan đầu ray Theo yêu cầu dự án Gửi drawing/tọa độ lỗ nếu cần
Fishplate, bulông, kẹp, đệm Báo riêng Kiểm tra đúng loại và số lượng theo tiết diện ray

Chọn đúng P50 × 12,5 m mới xác định được mã và chiều dài. Mác thép, tiêu chuẩn, khoan đầu ray và phụ kiện vẫn cần được ghi riêng trong yêu cầu báo giá.

50Mn và U71Mn là gì? Đây là hai ký hiệu mác thép có thể gặp trong catalogue ray nặng; không phải tên quy cách hình học P38, P43, P50 hoặc P60. Cùng một mã ray, yêu cầu mác thép và tiêu chuẩn sản xuất phải được chốt theo bản vẽ, báo giá hoặc hợp đồng. Không mặc định bốn biến thể trên trang là 50Mn hay U71Mn khi chưa có phiếu kiểm nghiệm vật liệu của đúng lô (mill certificate/MTC).

Dữ liệu bắt buộc trước khi chọn ray

  • Tải trục hoặc tải bánh lớn nhất, số trục và hệ số động.
  • Tốc độ, tần suất khai thác, bán kính cong và độ dốc.
  • Loại tà vẹt, khoảng cách tà vẹt và kết cấu nền đường.
  • Bản nối, bulông, kẹp ray, tấm đệm và yêu cầu khoan lỗ.
  • Mác thép, độ cứng, tiêu chuẩn và yêu cầu kiểm tra vật liệu.

Không đổi mã chỉ để “dư tải”

Đổi từ P43 sang P50 hoặc P60 làm thay đổi cao độ tim bánh, tiết diện, hệ liên kết, tà vẹt, khối lượng và phương án thi công. Khi thay ray tuyến hiện hữu, cần đối chiếu bề rộng đầu/đáy, chiều cao, độ dày bụng, khớp nối và vị trí lỗ khoan với ray đang lắp; kiểm tra khoảng cách hai đường ray, cao độ mặt ray, tà vẹt, kẹp và bản nối. Không mặc định ray nặng hơn sẽ lắp vừa hoặc chịu tải an toàn hơn. Mọi thay đổi phải được người thiết kế hoặc đơn vị vận hành có thẩm quyền phê duyệt.

Bản nối và phụ kiện phải theo đúng tiết diện

Bản nối/fishplate, bulông và hệ kẹp không nên chọn chỉ bằng tên “phụ kiện ray”. P38, P43, P50 và P60 có hình học khác nhau; phụ kiện phải khớp lỗ, mặt tiếp xúc và cấu tạo tuyến ray. Khi hỏi giá nên tách rõ số bộ bản nối, bulông, kẹp, tấm đệm và yêu cầu khoan đầu ray.

Cách chuẩn hóa hai báo giá

  1. Đưa về cùng mã P và cùng chiều dài 12,5 m.
  2. Quy đổi đơn giá về cùng đồng/kg hoặc đồng/cây.
  3. Tách giá ray, khoan/cắt, phụ kiện, vận chuyển và hạ hàng.
  4. Kiểm tra tiêu chuẩn, mác thép, chứng chỉ và yêu cầu kiểm tra có giống nhau hay không.
  5. Không so tổng tiền nếu một bên đã gồm bản nối/bulông còn bên kia chỉ báo ray trần.

Đơn giá theo kg hay theo cây? Giá theo kg cần ghi rõ mã P, loại khối lượng dùng tính tiền (lý thuyết theo bảng hay cân thực tế), ngày hiệu lực và điều kiện thanh toán. Giá theo cây cần thể hiện chiều dài, khối lượng tính tiền/cây và cách quy đổi; nếu tính theo barem thì tiền ray/cây = kg tính tiền/cây × đơn giá/kg. Kiểm tra VAT, bản nối, bulông, khoan/cắt, vận chuyển và hạ hàng đã gồm hay báo riêng. Giá trong các bảng tổng hợp thị trường có thể trộn ray nhẹ, ray nặng, ray cầu trục hoặc hàng đã qua sử dụng, nên không đại diện cho giá bán của từng biến thể P38–P60. Khi cần giá thực tế, chọn đúng mã ray và yêu cầu báo giá ghi rõ số cây hoặc số kg, điều kiện giao hàng và thời điểm áp dụng; không tự coi giá tham khảo là đơn giá chốt.

Mẫu yêu cầu báo giá ray P38–P60

Ví dụ: “P50 × 12,5 m, số lượng … cây; tiêu chuẩn/mác thép theo hồ sơ …; yêu cầu mill certificate và heat number; đầu ray khoan theo drawing …; bản nối + bulông báo tách dòng; giao tại …; báo riêng thiết bị hạ hàng”. Các dấu “…” cần lấy từ hồ sơ kỹ thuật thực tế.

Thông tin cần chốt khi báo giá

Trước khi gửi yêu cầu báo giá: dùng mẫu ở trên và bổ sung những thông tin còn thiếu thay vì lặp toàn bộ bảng: bản vẽ tiết diện/đầu ray đã duyệt, yêu cầu chứng từ theo hợp đồng, số cây cần giao và điều kiện đường vào – hạ hàng. Nếu chưa có mã ray được kỹ sư xác nhận hoặc bản vẽ liên kết, nên làm rõ trước khi đặt hàng để tránh mua sai phụ kiện.

Checklist nghiệm thu

  1. Đo cao ray, rộng đầu, rộng đáy và dày bụng.
  2. Kiểm tra chiều dài, khối lượng, độ thẳng và cong xoắn.
  3. Quan sát nứt, rỗ, vảy cán và hư hỏng đầu ray.
  4. Đối chiếu mác thép, tiêu chuẩn, heat number và chứng chỉ lô.
  5. Kiểm tra lỗ khoan, bản nối và phụ kiện nếu có.

Tham khảo liên quan

Xem danh mục Thép ray để đối chiếu các nhóm ray; với hệ nâng hạ và đường chạy cầu trục, xem thêm Thép ray cầu trục.

Phân biệt đúng nhóm ray

Nếu cần so P38–P60 với P11–P30 hoặc hệ QU70–QU120, xem phân biệt ray nhẹ, ray tàu và ray cầu trục để tránh đổi mã chỉ theo kg/m hoặc tên thương mại.
